外浮顶储罐原理及结构

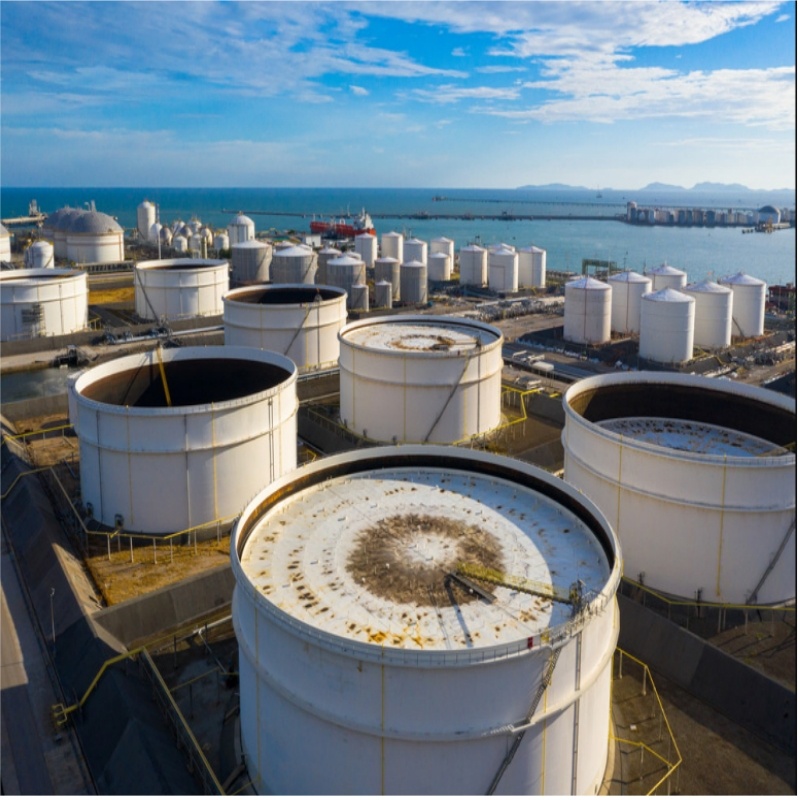

外浮顶储罐是化工、石化行业中用于存储原油、重油、柴油等大型易挥发液体介质的核心设备，其核心优势是大幅减少介质蒸发损耗、降低安全风险，广泛应用于储量 10000m³ 以上的大型存储工程。以下从核心原理、结构组成两方面进行详细解析，结合工程实际应用场景说明关键设计要点：

一、核心工作原理

外浮顶储罐的核心逻辑是 “浮顶与液位同步升降，密封隔离气相空间”，彻底解决固定顶储罐 “气相区大、蒸发损耗高” 的痛点：

浮顶随液位动态贴合：浮顶漂浮在罐内介质液面上，当介质注入（液位上升）时，浮顶通过导向装置沿罐壁同步上升；当介质输出（液位下降）时，浮顶随液位同步下降，始终与液面保持紧密接触。
密封系统阻断蒸发通道：浮顶与罐壁之间设置高性能密封装置，将介质表面与大气完全隔离，仅保留浮顶自身运动所需的微小间隙，从根源上阻止介质蒸汽逸散到大气中。
辅助系统保障安全运行：通过防转、导向、排水、紧急密封等附属系统，解决浮顶卡阻、积水沉没、密封失效等风险，确保浮顶在全液位范围内稳定、安全运行。

外浮顶储罐结构复杂，核心由罐本体、浮顶系统、密封系统、导向防转系统、安全辅助系统五大部分组成，各模块既独立发挥作用，又相互协同保障设备运行：

作为储罐的主体框架，承担介质重量、浮顶重量及外部荷载（风、地震、雪荷载），是安装施工的核心基础：

罐壁：采用钢板卷制焊接而成，按 “上薄下厚” 的原则设计（底部承受压力大，钢板厚度 12~40mm；顶部厚度 8~16mm），材质多为 Q235B、Q355B 或耐腐蚀的不锈钢（如 304、316L，用于含硫介质）。罐壁内侧需做防腐处理（如环氧煤沥青涂层），外侧做防腐 + 保温（如需）。
罐底：由底板（边缘板 + 中幅板）和基础组成：
- 底板：边缘板采用厚板（12~20mm），中幅板采用薄板（6~10mm），拼接处采用对接焊缝，需进行真空试漏或充水试漏，防止介质渗漏；
- 基础：多为钢筋混凝土环形基础或砂垫层基础，要求平整度高（避免罐底受力不均），并设置排水坡（坡度 1~3‰），防止罐底积水腐蚀。
罐顶（无固定顶）：区别于内浮顶储罐，外浮顶储罐无上部固定顶，浮顶直接暴露在大气中，仅通过浮顶自身结构实现密封和承载。

浮顶是漂浮在液面上的 “活动顶盖”，需同时满足 “浮力平衡、结构强度、防腐蚀” 要求，主要分为两种类型（工程中以单盘式为主）：

类型	结构特点	适用场景
单盘式浮顶	由中心单盘（薄钢板，厚度 3~6mm）、环形浮舱（分隔为多个独立舱室）组成，重量轻、成本低	大多数原油、柴油储罐（10000~100000m³）
双盘式浮顶	由上下两层圆盘（厚度 4~8mm）和中间环形隔板组成，形成封闭的中空结构，浮力大、强度高	大型储罐（≥100000m³）或强风、地震区域

关键设计要点：
1. 浮舱需分隔为独立单元（每个舱室容积≤200m³），即使单个舱室泄漏，浮顶仍不会沉没（安全冗余设计）；
2. 浮顶表面需设置防滑走道、栏杆、人孔（用于检修），并做防腐涂层（如聚脲、氟碳漆），抵御大气腐蚀。

密封系统是外浮顶储罐的 “核心防线”，直接决定蒸发损耗率和环保性能，安装精度要求极高：

结构组成：主要包括主密封和辅助密封（双重密封设计，进一步降低泄漏风险）：
1. 主密封：安装在浮顶边缘板与罐壁之间，常用类型为 “机械密封 + 弹性密封” 组合：
  - 机械密封：由金属滑板（不锈钢）、弹簧组件组成，通过弹簧压力使滑板紧贴罐壁，适应罐壁微小变形；
  - 弹性密封：采用丁腈橡胶、氟橡胶或聚四氟乙烯（PTFE）材质的密封带，填充机械密封与罐壁的间隙，耐介质腐蚀（如原油中的硫化物）。
2. 辅助密封：安装在主密封外侧，采用柔性密封带（如橡胶囊、PTFE 毡），形成二次密封腔，可通过氮气吹扫或回收装置收集少量泄漏的介质蒸汽，进一步降低损耗。
安装要求：密封装置需与罐壁紧密贴合，间隙≤1mm，且能适应浮顶升降时的径向偏移（允许偏差 ±50mm），避免卡阻或密封失效。

防止浮顶在升降过程中发生 “卡阻、偏斜、旋转”，确保密封系统始终有效，是安装施工中的关键控制项：

导向装置：
- 罐壁导向：罐壁内侧焊接竖向导向板（或导向滚轮），浮顶边缘设置导向块，限制浮顶径向位移，确保浮顶沿罐壁垂直升降；
- 中心导向：大型储罐（≥50000m³）需设置中心柱导向装置，浮顶中心通过导向套与中心柱配合，进一步提高升降稳定性。
防转装置：常用 “防转板 + 防转销” 结构，浮顶底部焊接防转板，罐底对应位置焊接防转销，限制浮顶绕中心轴旋转（旋转会导致密封装置单侧磨损，缩短使用寿命）。

针对浮顶运行中的潜在风险（如积水、过载、紧急泄漏）设计，是工程验收的重点检查项目：

结构材质选择：根据介质特性（如含硫、含酸碱）选择罐壁、浮顶材质，含硫原油储罐需采用耐硫化氢腐蚀的钢材（如 Q355NH），并加强罐底防腐；
安装精度控制：罐壁垂直度偏差≤3‰（全高），椭圆度偏差≤5‰，浮顶升降阻力≤5kN，确保密封效果和运动稳定性；
安全检测要求：投用前需进行充水试漏（维持 24 小时，无渗漏）、浮顶升降试验（全液位范围升降 3 次，无卡阻）、密封性能检测（采用氦气检漏或蒸汽检测，泄漏率≤5L/h）。
