油罐的制造技术验收标准和结构分类
发布时间:2023-12-12 点击次数:

油罐的结构分类及制造技术验收标准

    储油罐的随着应用的不断广泛,储油罐生产厂家也不断的增多。储油罐的材料分为罐体材料和附属设施材料。罐体材料可按抗拉屈服强度(6s)或抗拉标准强度(6b)分为低强钢和高强钢,高强钢多用于5000m3以上储罐;附属设施(包括抗风圈梁、锁口、盘梯、护栏等)均采用强度较低的普通碳素结构钢,其余配件、附件则根据不同的用途采用其他材质。制造储罐常用的国产钢材有20、20R、16Mn、16MnR以及Q235系列等。

    储油罐的构造拱顶储罐是指罐顶为球冠状、罐体为圆柱形的一种钢制容器。拱顶储罐制造简单、造价低廉,所以国内外许多行业应用最为广泛,最常用的容积为1000-10000m3,目前,国内拱顶储罐的最大容积已经达到30000m3。

 罐顶:罐顶有多块扇形板组对焊接而成球冠状,罐顶内测采用扁钢制成加强筋,各个扇形板之间采用搭接焊缝,整个罐顶与罐壁板上部的角钢圈(或称锁口)焊接成一体。

 罐底:罐底由钢板拼装而成,罐底中部的钢板为中幅板,周边的钢板为边缘板。边缘板可采用条形板,也可采用弓形板。一般情况下,储罐内经<16.5m时,宜采用条形边缘板,储罐内经≥16.5m时,宜采用弓形边缘板。

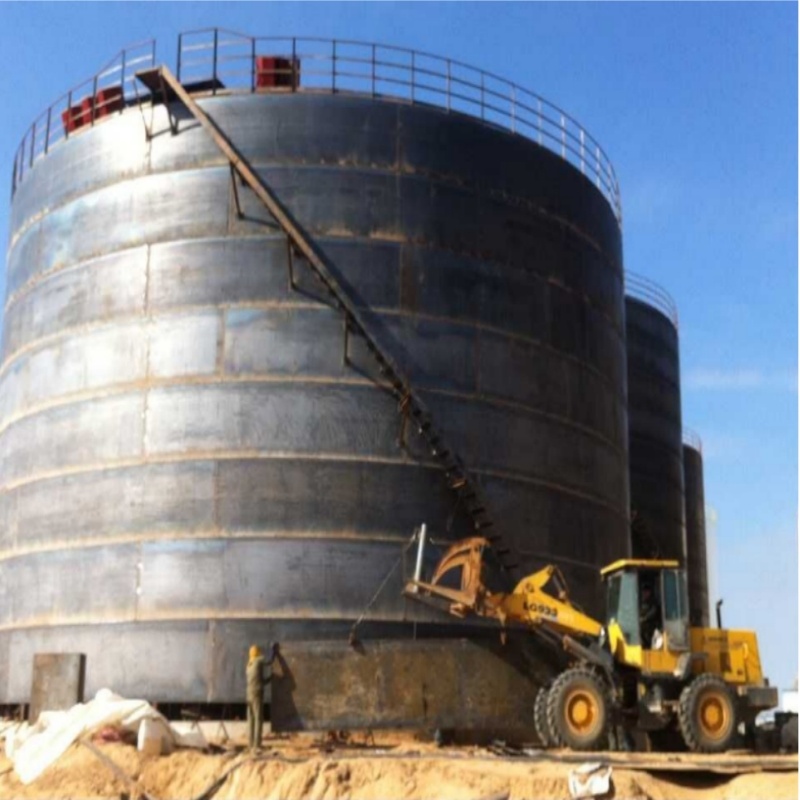

    罐壁由多圈钢板组对焊接而成,分为套筒式和直线式。
    套筒式罐壁板环向焊缝采用搭接,纵向焊缝为对接。拱顶储罐多采用该形式,其优点是便于各圈壁板组对,采用倒装法施工比较安全。
    直线式罐壁板环向焊缝为对接,优点是罐壁整体自上而下直径相同,特别适合用于内浮顶储罐,但组对安装要求较高、难度亦较大。
      储油罐容积一般都小于100m3,通常用于生产环节或加油站,卧式储罐环向焊缝采用搭接,纵向焊缝采用对接,圈板交互排列,取单数,使端盖直径相同。卧式储油罐的端盖分为平端盖和蝶形端盖,平端盖卧式储罐可承受40Kpa内压,蝶形端盖卧式储罐可承受0.2Mpa内压。地下卧式储罐必须设置加强环,加强还用角钢煨制而成。

    油罐试漏方法,油罐制造技术条件和验收标准
    油罐试漏方法:
    制造技术条件和验收标准:
    一、设备按JB/T4735-1997《钢制焊接常压容器》技术条件和标准进行制造、试验和验收。
    二、检验方法:
    1、渗试试验:设备焊缝用煤油渗透法检查,设备焊缝外涂白垩粉浆,晾干后内刷煤油,经过半小时后检查,无煤油渗漏斑点为合格。
    2、气密性试验:设备进行气密性试验,使压力缓慢上升,达到规定试验压力后,保压10分钟,然后降至设计压力,对焊缝和连接部位进行外刷肥皂水,检查不吹泡为合格。
    3、盛水试漏:设备外表清除干净并充分干燥,充水后根据观察与检查所需时间决定,试验中,经检查焊缝无渗漏为合格。
    4、射线探伤:设备焊缝作射线探伤,探伤长度不小于焊缝全长的10%,且符合《压力容器无损检测》其检查结果(JB4730-94)Ⅲ级为合格。
