对许多有精馏过程参与的生产流程讲，没有储罐就无法正常生产，精馏分离提纯出的物质也就无法进行存储，特别是国家战略物资储备均离不开各种容量和类型的储罐。

接下来小七带大家来详细了解储罐的类型和结构特点，看完这期，看到不同长相的储罐，相信你可以大概清楚他们盛装的物质和特点啦。

储罐类型

由于储存介质的不同，储罐的形式也是多种多样的。

按几何形状分：

（1）卧式圆柱形储罐

大型卧式储罐用于存储压力不太高的气体，如液化石油气。

卧式圆柱形储罐又有地面卧式储罐，地下卧式储罐 。

地下储罐

地下卧式储罐主要用于存储汽油、液化石油气等液化气体。将储罐埋于地下，既可以减少占地面积，缩短安全防火间距，也可以避开环境温度对储罐的影响，维持地下储罐内介质压力的基本稳定。

（2）立式平底筒形储罐

大型立式储罐是常压或者低压存储设备，主要用于存储数量较大的液体介质，如石油、汽油等常温条件下饱和蒸汽压较低的物料或者是原料（乙醇、正丁醇、辛醇）成品（丙烯酸、丙烯酸丁酯）等。

（3）球形储罐

球罐主要用于存储数量较大，压力较高的石油气，液化气。丙烯气体也用球罐存储。

储罐结构

（1）卧式圆柱形储罐

典型的卧式圆柱形储罐主要由筒体，封头，支座，接管，安全附件等组成。

对于地下储罐，要先对卧式储罐的外表面进行防腐处理，如涂刷沥青防锈漆，设置牺牲阳极保护设施等，然后放置在地下基础上，最后采用地土覆盖埋没并达到规定的埋土深度。

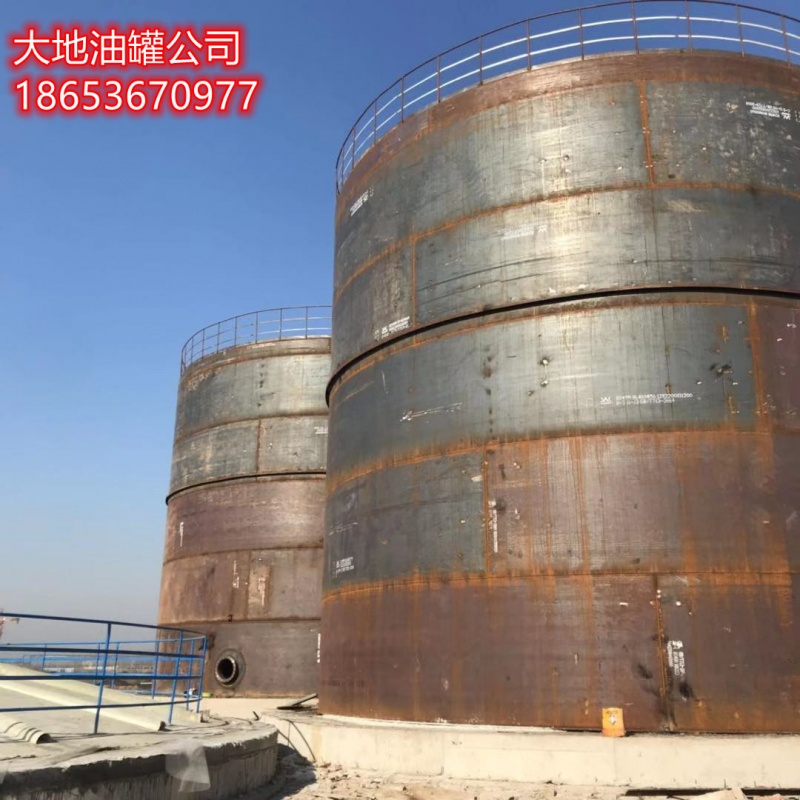

（2）立式平底筒形储罐

立式平底筒形储罐按其罐顶结构可分为固定顶储罐和浮顶储罐两大类。

锥顶储罐

自支撑锥顶罐其锥顶荷载靠锥顶板周边支撑在罐壁上，储罐容量一般小于1000m。

支撑式锥顶其锥顶荷载主要靠梁或者檀条及柱来承担，其储罐容量可大于1000m。

锥顶罐制造简单，耗钢量大，顶部气体空间小。而且自支撑锥顶不适用于有不均匀沉陷的地基或者地震载荷较大的地区。除去容量很小的罐外，锥顶罐在国内很少应用，在国外特别是地震很少发生的地区使用较多。

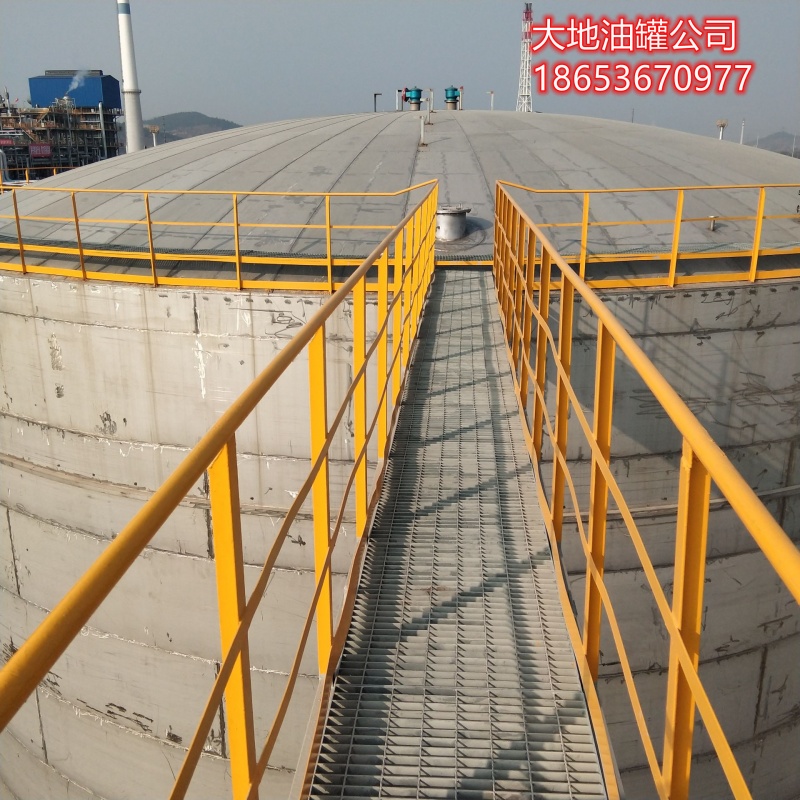

拱顶储罐

拱顶储罐的罐顶类似于球冠形的封头。这类罐可以承受较高的饱和蒸汽压，蒸发损耗较少，耗钢量和罐顶气体空间都优于锥顶储罐。

网壳顶储罐

球面网壳顶的主体是一个与罐壁相连并置于罐顶钢板内单层球面网壳，类似于近代大型体育馆屋顶的网架结构。

伞顶储罐

自支撑伞形顶是自支撑拱顶的变种，其任何水平截面都具有规则的多边形。

罐顶荷载靠伞顶支撑于罐壁上，其强度接近于拱形顶，但安装较容易，因为伞形板仅在一个方向弯曲。这类罐在美国、日本应用较多，在我国很少采用。

外浮顶储罐

罐的浮动顶(简称浮顶)漂浮在储液面上。浮顶与罐壁之间有一个环形空间，环形空间内装有密封元件，浮顶与密封元件一起构成了储液面上的覆盖层，随着储液上下浮动，使得罐内的储液与大气完全隔开，减少介质储存过程中的蒸发损耗，保证安全，并减少大气污染。

内浮顶储罐

内浮顶就是在固定罐的内部再加上一个浮动顶盖。

与外浮顶储罐相比，内浮顶储罐可大量减少储液的蒸发损耗，降低内浮盘上雨雪荷载，省去浮盘上的中央排水管、转向扶梯等附件，并可在各种气候条件下保证储液的质量，因而有“全天候储罐”之称，特别适用于储存高级汽油和喷气燃料以及有毒易污染的液体化学品。

（3）球型储罐

球型储罐是储存物料，承受物料工作压力和液柱静压力的重要构件。按罐体的组合方式分为以下三种：

纯桔瓣式罐体

足球瓣式罐体

混合式罐体

混合式罐体的组成是赤道带和温带采用桔瓣式，而极板采用足球瓣式结构。由于这种结构取桔瓣式和足球瓣式两种结构的优点，材料利用率较高，焊缝长度缩短，球壳板数量减少，且特别适合大型球罐。
